AIDA 32

AIDA32 es un programa de computador gratuito que proporciona información de los componentes hardware del mismo. Escrito por Tamas Miklos este programa funciona sobre Microsoft Windows. Toda la información detallada que nos muestra se puede grabar en formatos HTML, CSV o XML.
Aida32 también muestra la web oficial de la marca de los componentes hardware y también un enlace hacia la página de controladores para actualizarlos. Everest es el software comercial de los mismos desarrolladores y que dispone de la misma funcionalidad que AIDA32.

MULTIMETRO

Un multímetro, también llamado polímetro, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma (con alguna variante añadida).

 Codigo de colores: Rojo, rojo, negro y oro.
medida: 218 Ω

Codigo de colores: Amarillo, violeta, marrón y oro.

medida:  4.7 kΩ

Codigo de colores: Azul, rojo, marrón y oro.

medida: 837 Ω

Código de colores: Rojo, rojo, negro y oro. (doble)
Medida simple: 218 Ω
Medida serie: 433 Ω



Código de colores: Azul, rojo, marrón y oro. (doble)

Medida simple: 837 Ω
Medida serie: 1167 Ω



  Ahora mediremos  los cables de la fuente de alimentación de un ordenador de mesa.

Cable rojo y negro de una fuente de alimentación de un ordenador de mesa.

Cable amarillo y negro de una fuente de alimentación de un ordenador de mesa.



Cable que va conectado de la corriente eléctrica alterna a la fuente de alimentación de un ordenador de mesa.

A continuacion mediremos el cable de un cargador de un ordenador portatil.



CARACTERISTICAS DE UN PC

En esta foto vamos a ver el chequeo de la bios que seria el tercer paso que realiza el equipo al encender activaria el monitor y muestra los dispositivos que detecta.

1.  Fabricante de la bios.
2. Version de la bios.
3. Microprocesador instalado.
4. Velocidad de la CPU. (3.20 GHz)
5. Conteo de la memoria RAM que es de 1.5 GB.
6. Deteccion del IDE primario que esta en el disco duro.
7. Deteccion del IDE secundario que esta en la unidad de DVD-ROM.



1. Sistema operativo y version instalada.
2. Nombre del PC que registra el ordenador cuando instalo el sistema operativo.
3. Visualizacion del microprocesador, velocidad de la CPU y memoria RAM.

1.  Tipo de tarjeta grafica.
2. Adaptador de red.
3. Controladoras de los puertos USB.
4. Controladores IDE, ide primario es del disco duro y el ide secundario DVD-CD-ROM.
5. Controladora SCSI y RAID.
6. Controlodara de la disquetera.
7. Controladora del altavoz del sistema.
8. Controladora del bus del PCI.
9. Controladora de la BIOS.
10. Enumera los dispositivos que conectas al ordenador a traves del PLUG AND PLAY.



11. Controladoras de los puertos AGP.
12. Dispositivos de sonido juegos y video.
13. Dispositivo del raton.
14. Microprocesador Intel pemtium 4.
15. Puerto com.
16. Puerto LPT.
17. Dispositivo del teclado.
18. Disco duro.
19. Unidad de disquete.
20. Unidad de DVD-CD-ROM.

MONTAJE DE UN PC

HERRAMIENTAS BASICAS

• Destornillador estrella de diferentes medidas o con cabezas desmontables, que disponga de esas diferentes medidas.

• Alicate de punta fina por si un tornillo cuesta trabajo sacarlo o se a pasado de rosca ser mas facil su extraccion.

MEDIDAS DE SEGURIDAD

•  Lavarse las manos con javon y secarlas bien antes de empezar.
• Trabajar sobre una mesa de madera para evitar cortocircuitos o si se trabaja en una mesa de hierro intentar que las patas de la mesa sean de goma.
• Antes de empezar descargar la energia estatica de nuestro cuerpo para asi evitar descargas, se puede tocar algo de metal o tambien ahi pulseras metalicas especiales para este tipo de cosas.

MONTAJE

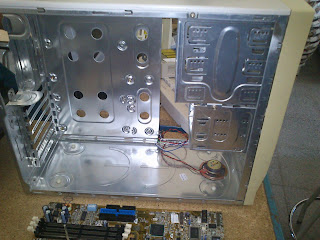

1- Teniendo preparada la caja (torre) lista podemos proceder  a meter la placa base que ira en unas torretas que iran atornillados a la caja.

2- Se coloca el disipador y el ventilador del microprocesador y no olvidar conectar el ventilador.

3- Se coloca la memoria ram en sus correspondientes bancos de memoria teniendo cuidado de que se coloque bien para que encaje con el engache y sin forzar porque prodriamos llegar a romper los enganches.

4- Conectamos los jumpers sin equivocarnos de posicion ya que cada uno tiene su posicion.
Nos servira de guia el manual de instrucciones de la placa base.

5- Colocamos la fuente de alimentacion y la conectamos a su conector en la placa base.

6- Colocamos la unidad de CD-ROM, la disquetera y el disco duro en las bahias. La unidad de CD-ROM iria en la bahia grande y la disquetera y el disco duro la hemos colocado en la bahia mas pequeña.

Seguido conectar los buses desde la placa base hasta el disco duro, CD-ROM y disquetera. Estos son los conectores que estan en la placa base.

7- el siguiente paso seria pinchar las diferentes tarjetas en las ranuras PCI una vez conectadas atornillar para que no se mueva. Las ranuras PCI son las blancas y se pueden pinchar diferentes tarjetas como la grafica que seria AGP, audio, red etc...

8- Por ultimo ponemos las carcasas exteriores y la atornillamos y ya tendremos listo el pc para ponerlo en marcha.

Muchas gracias y espero servir de ayuda y aberlo explicado lo mejor posible.

INTERIOR PC

PUERTOS DE UN PC

1- PUERTO LPT PARALELO: es un interfaz entre una computadora y un periferico.

2- PUERTO PS/2- SERIE (RATON): es creada por IBM y empleada para conectar ratones.

3- PUERTO PS/2- SERIE (TECLADO): al iwal que la anterior fue creada por IBM y es empleada para conectar teclados.

4- PUERTO COM. SERIE: es un interfaz de comunicaciones de datos digitales.

5- PUERTO USB: es un estandar industria que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer alimentacion electrica entre ordenadores.

6- RED- RJ 45: es un puerto donde se conecta la clavija de internet.

7-AUDIO: permite conectar perifericos de entrada o salida de audio, ademas incluye una tercera  salida auricular.

PLACA BASE



1- CONECTOR ATX, ALIMENTACION: es el encargagado de suministrar corriente a la placa base desde la fuente de alimentacion.

2- IDE1- IDE2: es un estandar de interfaz para la conexion de los dispositivos de almacenamiento masivo de datos.

3- CONECTORES DE MEMORIA RAM: es donde se pincha la memoria ram.

4-PUERTO SATA: es un interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento.

5- PUERTO FLOPPY PARA LA DISQUETERA:b es un puerto ide, un poco mas pequeño que el otro y en el va conestado la disquetera.

6- PILA: su funcion es recordar los datos que se guardan en la CMOS.

7- RANURAS PCL: es un elemento de la placa base de un ordenador que permite conectar a esta una tarjeta adicional o de expansion.

8- RANURAS AGP: fue desarrollado para satisfacer las necesidades de las aplicaciones graficas, con el fin de aumentar la tasa y la velocidad de la transmision y recepcion de informacion.

9- PUERTOS TRASEROS: son los encargados de dar conexion a la placa madre, desde la parte trasera del ordenador, se localizan diferentes puertos (PS-2,USB,ETC...)

10- ZOCALO MICROPROCESADOR: donde se situa el microprocesador.

 FOTO DE PLACA BASE ENUMERADA.

1. RANURAS PCI
2. CONECTOR ELECTRICO
3. PUERTO LPT
4. PUERTO PS-2
5. USB
6. MICROPROCESADOR
7. BANCO DE MEMORIA RAM
8. RANURA IDE
9. RANURA AGP
10. PILA
11. CHIPSET
12. BIOS
13. RANURAS ISA
